自动焊接操作机

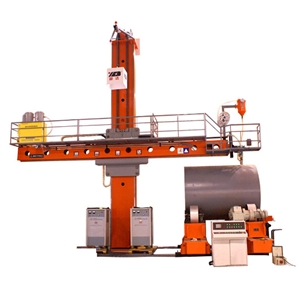

自动焊接操作机是压力容器、锅炉、管道等制造行业必备的大型焊接备。操作机由立柱（升降行程10m）、滑座、伸缩横梁（伸缩行程10m）、行走台车、电控柜、操作盒等部件组成。横梁可在滑座内无极调速伸缩、定速升降、回转及行走。电控柜内装有横梁升降、立柱回转、台车进退、伸缩的控制器件。具有热保护、过流保护、缺相保护、运动部分的限位保护功能。

产品介绍

技术参数

规格型号	重型		中型		轻型	精密型
规格型号	5x6	4x5	3.5x5	3x4	2x2	3x4
横臂升降有效行程	5000	4000	3500	3000	2000	3000
横臂伸缩有效行程	6000	5000	5000	4000	2000	4000
适用简体直径	1000-5000	1000-4000	700-3500	700-3000	500-2000	700-3000
机座回转角度	± 180°	± 180°	± 180°	± 180°	± 360 ° ( 手动 )	± 180°
横臂升降速度	1	1	1	1	0.3	1
横臂伸缩速度	0.12-1.2	0.12-1.2	0.12-1.2	0.12-1.2	0.12-1.2	0.12-1.2
台车进退速度	3	3	3	3	手动	3
台车轨距内侧	2000	2000	1730	1730	1000	1730
